EN856 4SH (DIN20023 4SH)

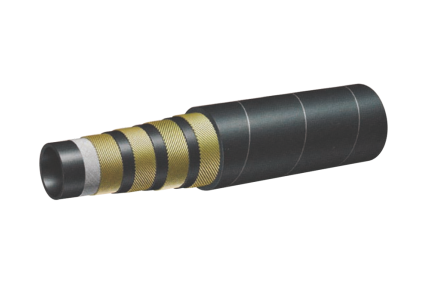

结构：胶管由内胶层、四层钢丝缠绕层和外胶层组成。
应用：适于输送液压流体如醇、液压油、燃油、润滑油、乳化液、烃等等 -40℃-+100℃
上一篇: EN853 2T 二层钢丝编织管
下一篇: EN856 4SP 钢丝缠绕管
产品中心PRODUCTS CENTER
液压软管总成
LOADING IMAGES
EN856 4SH (DIN20023 4SH)
结构：胶管由内胶层、四层钢丝缠绕层和外胶层组成。
应用：适于输送液压流体如醇、液压油、燃油、润滑油、乳化液、烃等等
工作温度:-40℃-+100℃
| 内径 | 内径标号 | 外径 | 工作压力 | 爆破压力 | 弯曲半径 | 重量 | |||||||
| mm | inch | Dash | DN | mm | inch | Mpa | PSI | Mpa | PSI mm | mm | inch | kg/m | Ib/ft |
| 19 | 3/4 | -12 | 19 | 32.2 | 1.27 | 42 | 6090 | 168 | 24360 | 280 | 11.20 | 1.58 | 1.06 |
| 25.4 | 1 | -16 | 25 | 38.7 | 1.52 | 38 | 5510 | 152 | 22040 | 340 | 13.60 | 1.95 | 1.30 |
| 31.8 | 1.1/4 | -20 | 31 | 45.5 | 1.79 | 32.5 | 4710 | 130 | 18840 | 460 | 18.40 | 2.47 | 1.65 |
| 38.1 | 1.1/2 | -24 | 38 | 53.5 | 2.11 | 29 | 4205 | 116 | 16820 | 560 | 22.40 | 3.27 | 2.19 |
| 50.8 | 2 | -32 | 51 | 68.1 | 2.68 | 25 | 3625 | 100 | 14500 | 700 | 28.00 | 4.67 | 3.13 |
