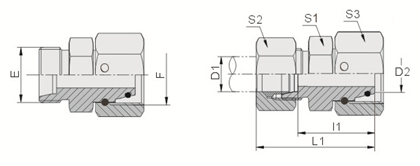

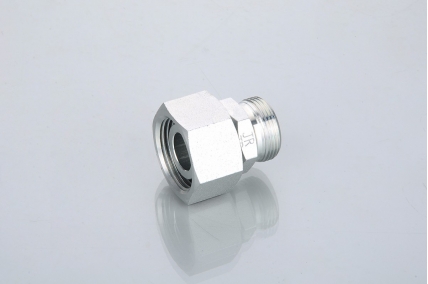

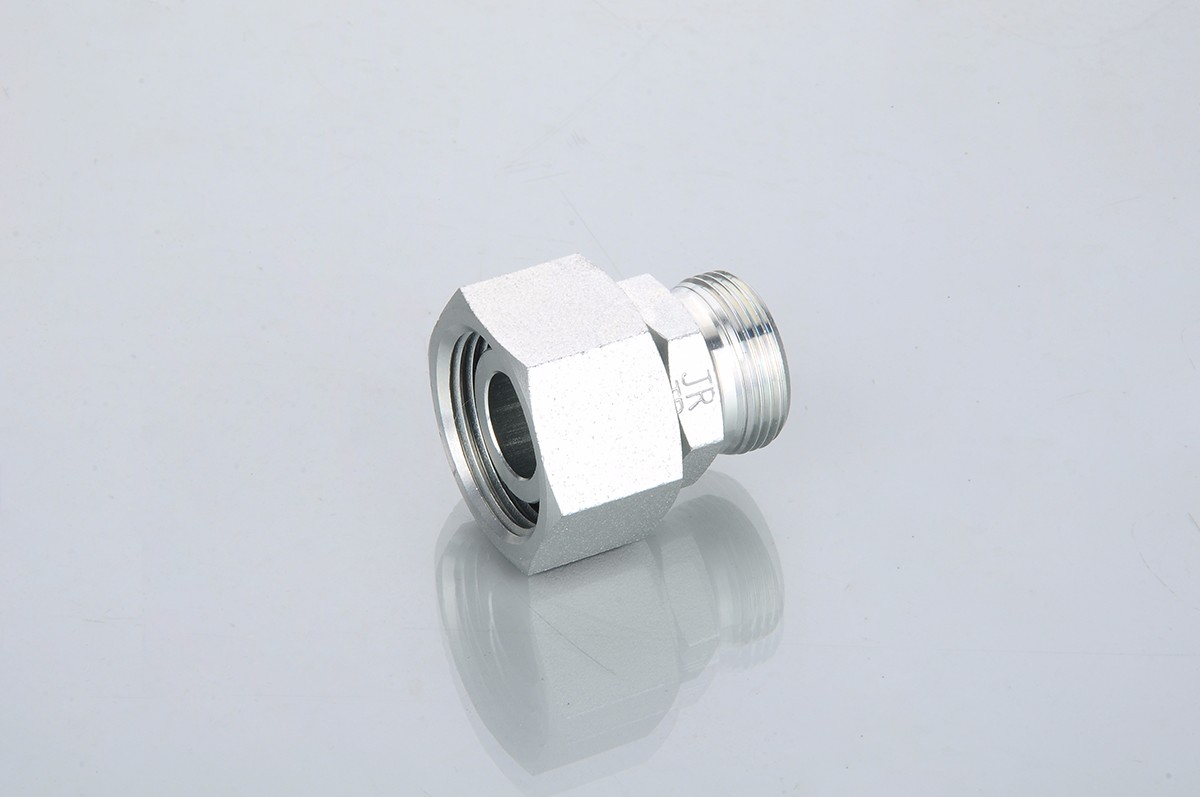

代号 | 螺纹 THREAD | 管子外径 TUBE O.D. | 尺寸 DIMENSIONS | 压力等级 | ||||||
PART NO. | E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | Mpa |
2D-14-16W | M14X1.5 | M16X1.5 | 6 | 8 | 27.5 | 42.5 | 14 | 17 | 19 | 63重系列S |
2D-14-18W | M14X1.5 | M18X1.5 | 6 | 10 | 30.5 | 45.5 | 17 | 17 | 22 | |
2D-14-20W | M14X1.5 | M18X1.5 | 6 | 12 | 28 | 43 | 17 | 17 | 24 | |
2D-14-22W | M14X1.5 | M18X1.5 | 6 | 14 | 31.5 | 46.5 | 19 | 17 | 27 | |
2D-16-18W | M16X1.5 | M18X1.5 | 8 | 10 | 29.5 | 44.5 | 17 | 19 | 22 | |
2D-16-20W | M16X1.5 | M20X1.5 | 8 | 12 | 28 | 43 | 17 | 19 | 24 | |
2D-16-22W | M16X1.5 | M22X1.5 | 8 | 14 | 30.5 | 45.5 | 19 | 19 | 27 | |
2D-16-24W | M16X1.5 | M24X1.5 | 8 | 16 | 31 | 46 | 22 | 19 | 30 | 40重系列S |
2D-18-20W | M18X1.5 | M20X1.5 | 10 | 12 | 28.5 | 45 | 19 | 22 | 24 | |
2D-18-22W | M18X1.5 | M22X1.5 | 10 | 14 | 30 | 46.5 | 19 | 22 | 27 | |
2D-18-24W | M18X1.5 | M24X1.5 | 10 | 16 | 31.5 | 48 | 22 | 22 | 30 | |
2D-20-22W | M20X1.5 | M22X1.5 | 12 | 14 | 31 | 47.5 | 22 | 24 | 27 | |
2D-20-24W | M20X1.5 | M24X1.5 | 12 | 16 | 31.5 | 48 | 22 | 24 | 30 | |
2D-22-24W | M22X1.5 | M24X1.5 | 14 | 16 | 33 | 51 | 22 | 27 | 30 | |
2D-22-30W | M22X1.5 | M30X2 | 14 | 20 | 37.5 | 55.5 | 27 | 27 | 36 | |
2D-24-30W | M24X1.5 | M30X2 | 16 | 20 | 36 | 54.5 | 27 | 30 | 36 | |
2D-24-36W | M24X1.5 | M36X2 | 16 | 25 | 40 | 58.5 | 36 | 30 | 46 | |
2D-30-36W | M30X2 | M36X2 | 20 | 25 | 40 | 61.5 | 36 | 30 | 46 | |
2D-30-42W | M30X2 | M42X2 | 20 | 30 | 42 | 63.5 | 41 | 36 | 50 | |
2D-36-42W | M36X2 | M42X2 | 25 | 30 | 42.5 | 66.5 | 41 | 46 | 50 | |
2D-36-52W | M36X2 | M52X2 | 25 | 38 | 42.5 | 66.5 | 50 | 46 | 60 | 31.5重系列S |
2D-42-52W | M42X2 | M52X2 | 30 | 38 | 43 | 69.5 | 50 | 50 | 60 |
